Dynamic Test Stand-DTS
DTS

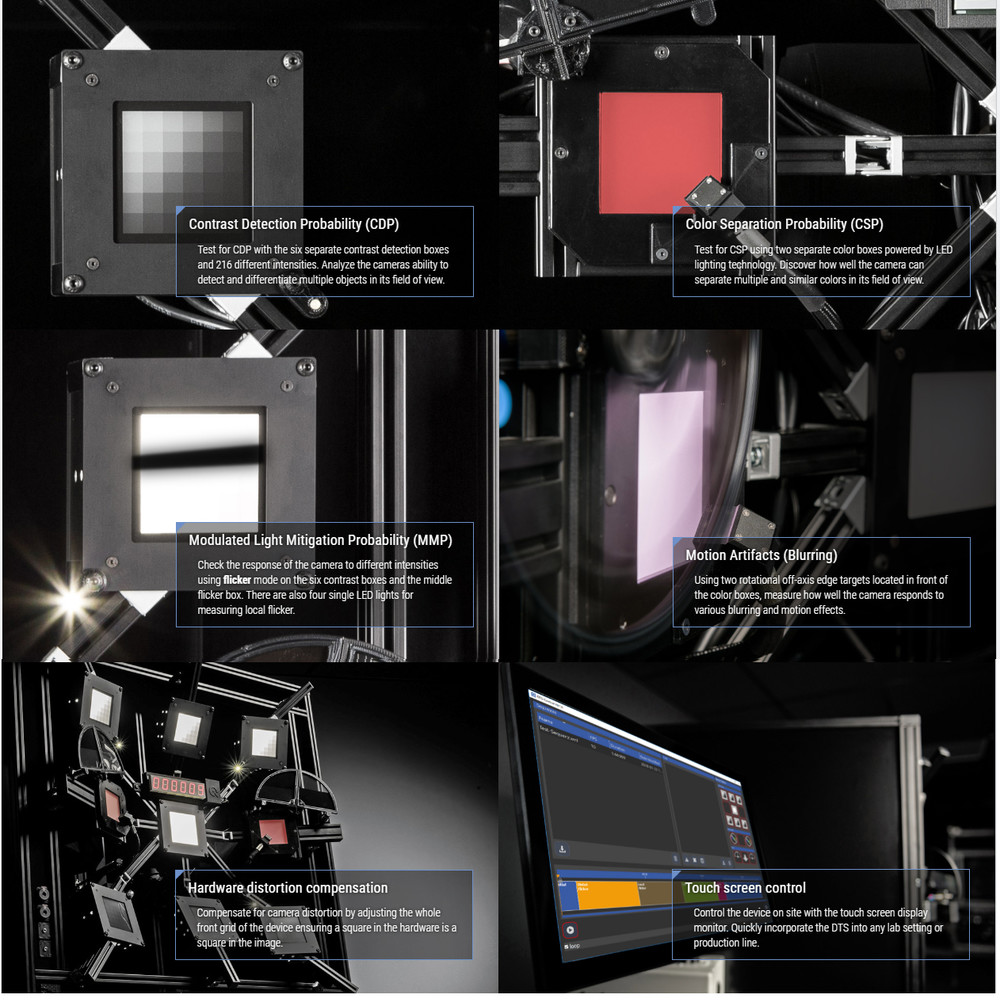

DTS는 LG3 기술에 기반한 완전히 자동화 된 고도의 조명기입니다. CDP (Contrast Detection Probability), CSP (Color Separation Probability), MMP (Modulated Light Mitigation Probability) 및 모션 아티팩트와 같은 단일 생성 시퀀스에서 여러 성능 지표를 측정합니다.

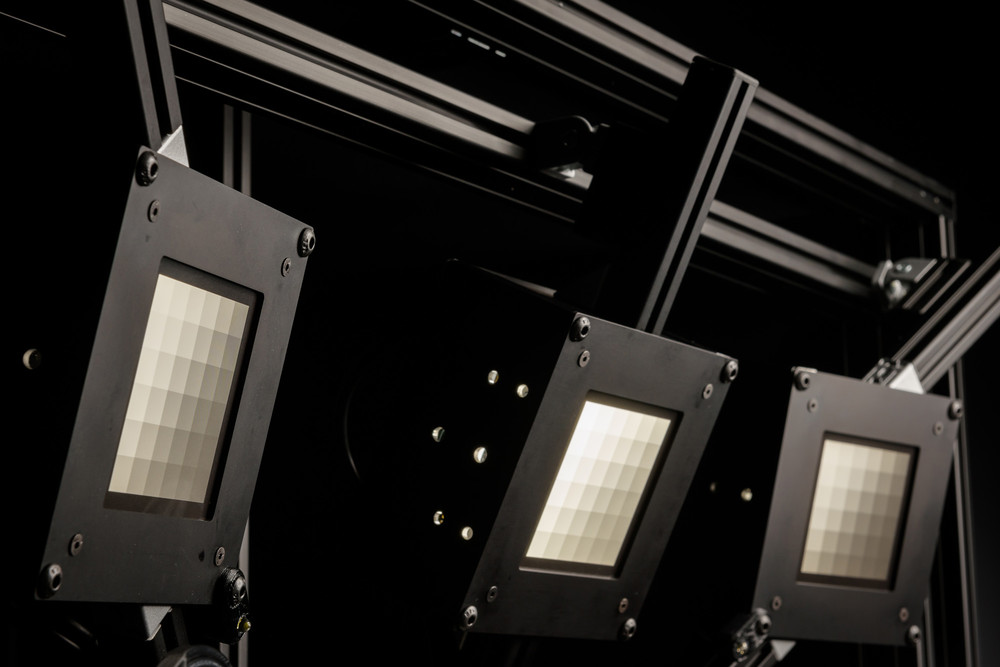

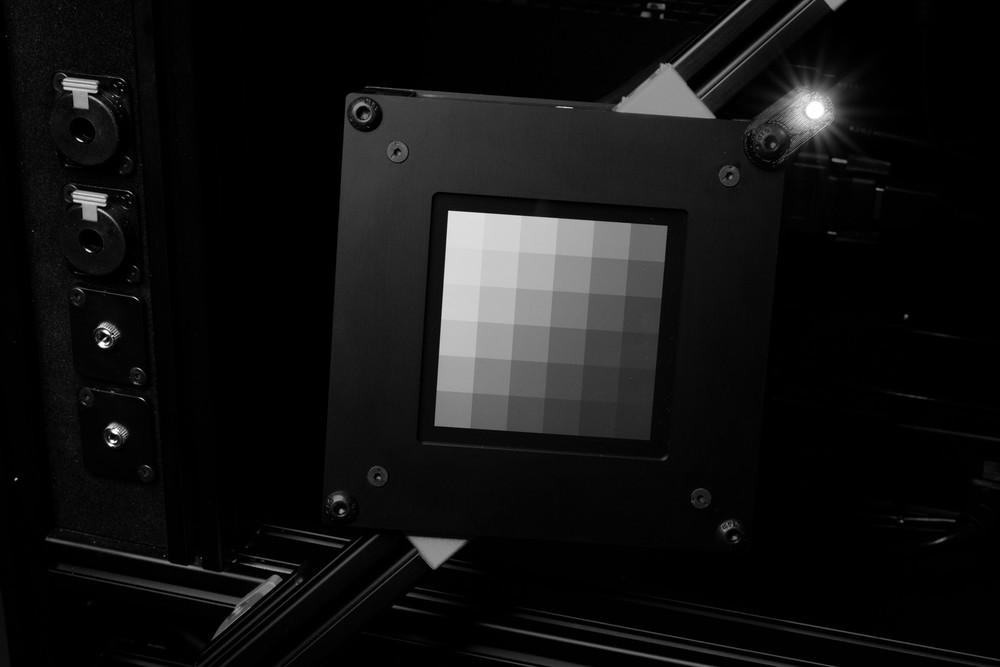

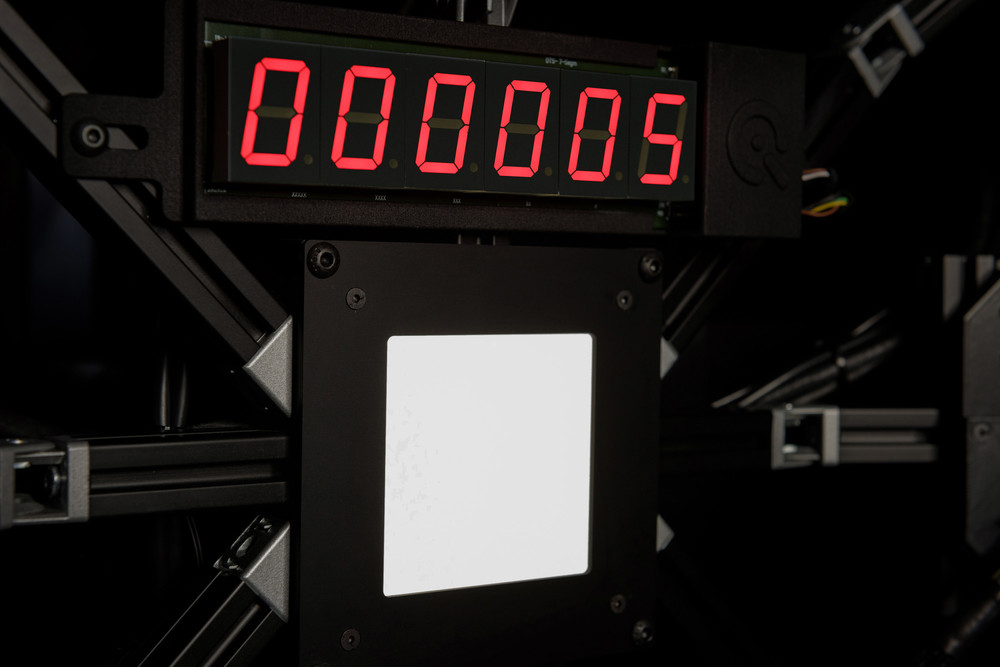

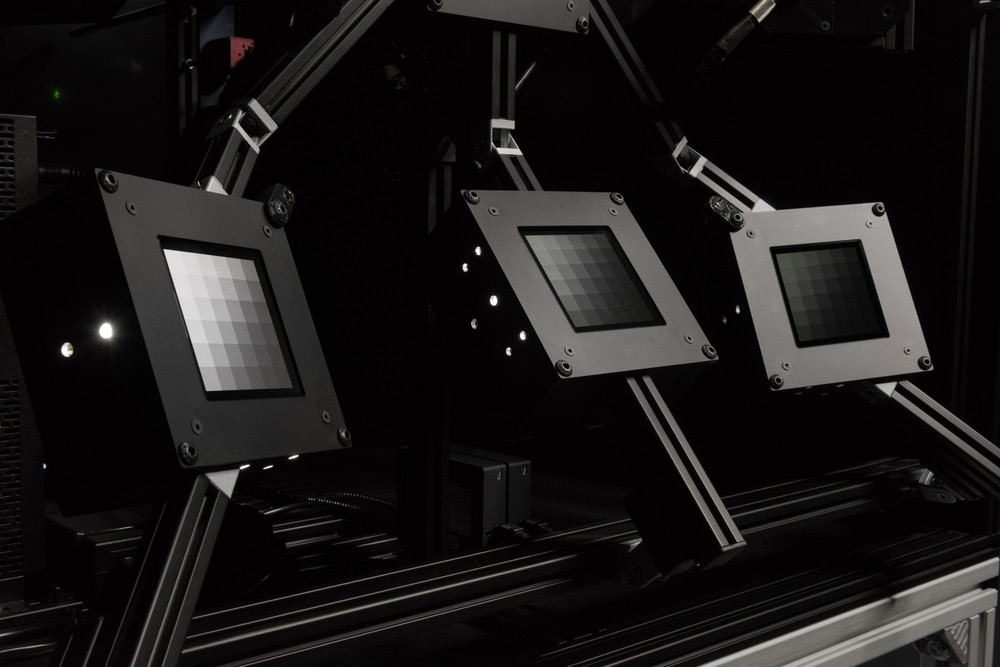

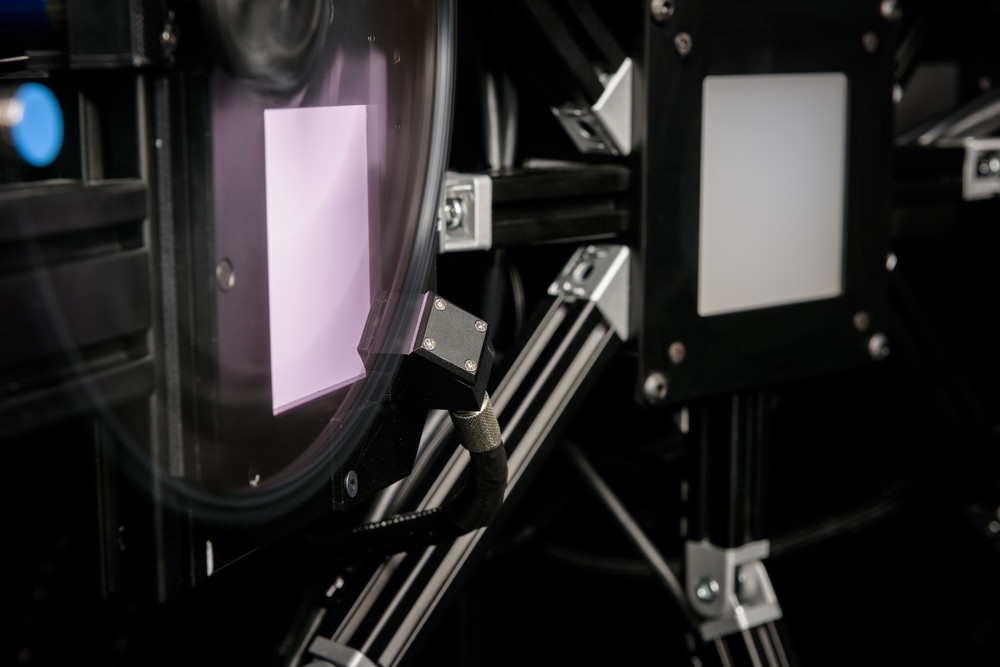

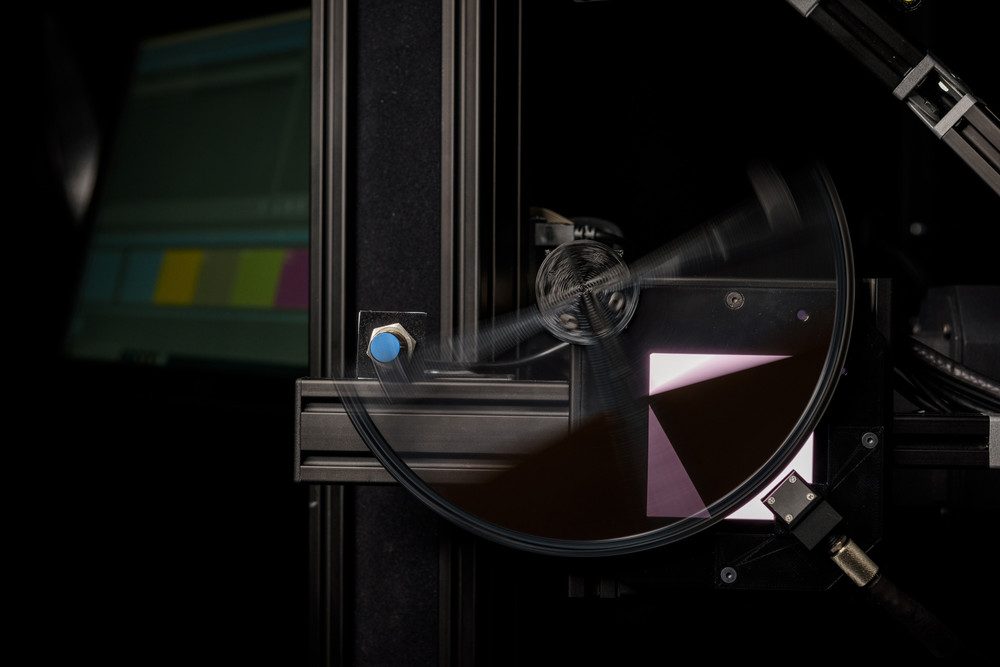

CDP는 216 개의 그레이 스케일 패치와 120 dB의 동적 범위로 구성된 6 개의 서로 다른 OECF 투명 테스트 차트를 사용하여 측정됩니다. CSP는 2 개의 통합 된 CAL2 장치를 사용하여 iQ-LED 기술을 기반으로하는 멀티 스펙트럼 광원을 제공합니다. MMP는 10-500Hz의 깜박임 주파수 및 깜박임 듀티 사이클과 함께 깜박임 모드를 사용합니다. 모션 아티팩트는 두 개의 회전 된 경사 에지 테스트 차트를 사용하여 측정됩니다.
이 소자는 DUT의 왜곡에 따라 다양한 레벨의 왜곡을 보상 할 수 있습니다. 또한 98 % 이상의 상대적 조도 안정성과 10,000 시간의 작동 수명을 나타냅니다.
현재 DTS 평가 소프트웨어는 CDP 측정에 사용할 수 있습니다. 향후 개발에는 CSP, MMP 및 모션 아티팩트 평가 소프트웨어가 추가 될 예정입니다. 이러한 추가 기능은 첫 번째 소프트웨어 업데이트 중에 제공됩니다.
CDP는 216 개의 그레이 스케일 패치와 120 dB의 동적 범위로 구성된 6 개의 서로 다른 OECF 투명 테스트 차트를 사용하여 측정됩니다. CSP는 2 개의 통합 된 CAL2 장치를 사용하여 iQ-LED 기술을 기반으로하는 멀티 스펙트럼 광원을 제공합니다. MMP는 10-500Hz의 깜박임 주파수 및 깜박임 듀티 사이클과 함께 깜박임 모드를 사용합니다. 모션 아티팩트는 두 개의 회전 된 경사 에지 테스트 차트를 사용하여 측정됩니다.
이 소자는 DUT의 왜곡에 따라 다양한 레벨의 왜곡을 보상 할 수 있습니다. 또한 98 % 이상의 상대적 조도 안정성과 10,000 시간의 작동 수명을 나타냅니다.
현재 DTS 평가 소프트웨어는 CDP 측정에 사용할 수 있습니다. 향후 개발에는 CSP, MMP 및 모션 아티팩트 평가 소프트웨어가 추가 될 예정입니다. 이러한 추가 기능은 첫 번째 소프트웨어 업데이트 중에 제공됩니다.
자율 주행 보조 시스템(ADAS) 이 계속 발전함에 따라 이러한 카메라 시스템의 안전성과 효율성을 테스트하는 것이 중요해지고 있습니다.

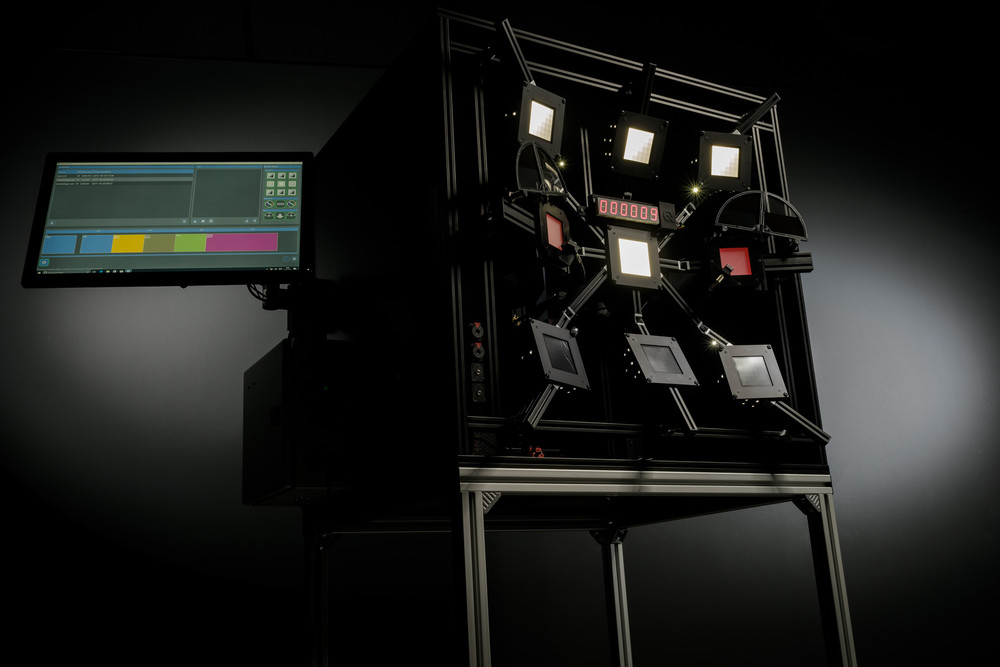

Dynamic Test Stand(DTS) 는 카메라의 화각 내에서 여러 대상을 감지하고 차별화 할 수있는 자동차 용 카메라의 기능을 확인하는 독보적인 기능을 갖추고 있습니다.
이 장치는 CDP (contrast detection probability) 를 측정하여 자동차 이미지 품질을 테스트하는 새로운 방법을 효과적으로 만들었습니다.
자동차 분야의 새로운 기술은 SNR 과 같은 기존 KPI 의 중요성이 낮아지고, 최신 기술을 다루기 위해 CDP와 같은 새로운 측정이 필요하다는 것을 의미합니다.
본질적으로 DTS 는 실험실 환경 내에서 종합적인 장면이 아닌 광범위한 동적 장면을 테스트 할 수 있습니다.
Test Lab 에서는 예상치 못한 실외 환경에서의 주행 조건을 정확하게 재현 할 수 있습니다.
실외 설정이 가능하더라도 분석 소프트웨어가 생성 된 데이터의 결과를 평가할 수있는 옵션은 거의 없습니다.
DTS의 획기적인 발전은 데이터를 신속하게 분석하여 카메라의 객체 감지 확률을 확인할 수있는 CDP 평가 소프트웨어의 개발이었습니다.
Hardware Features

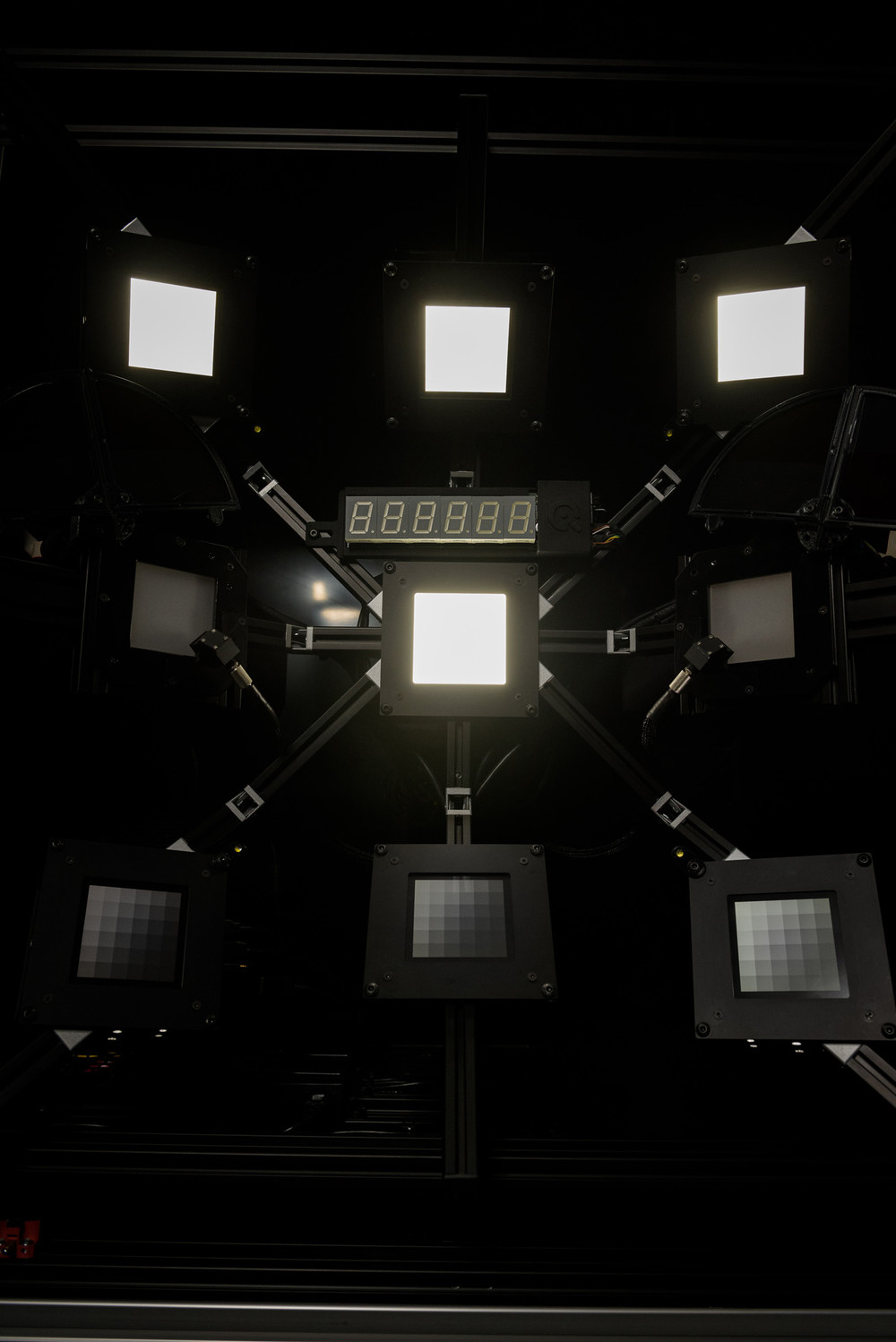

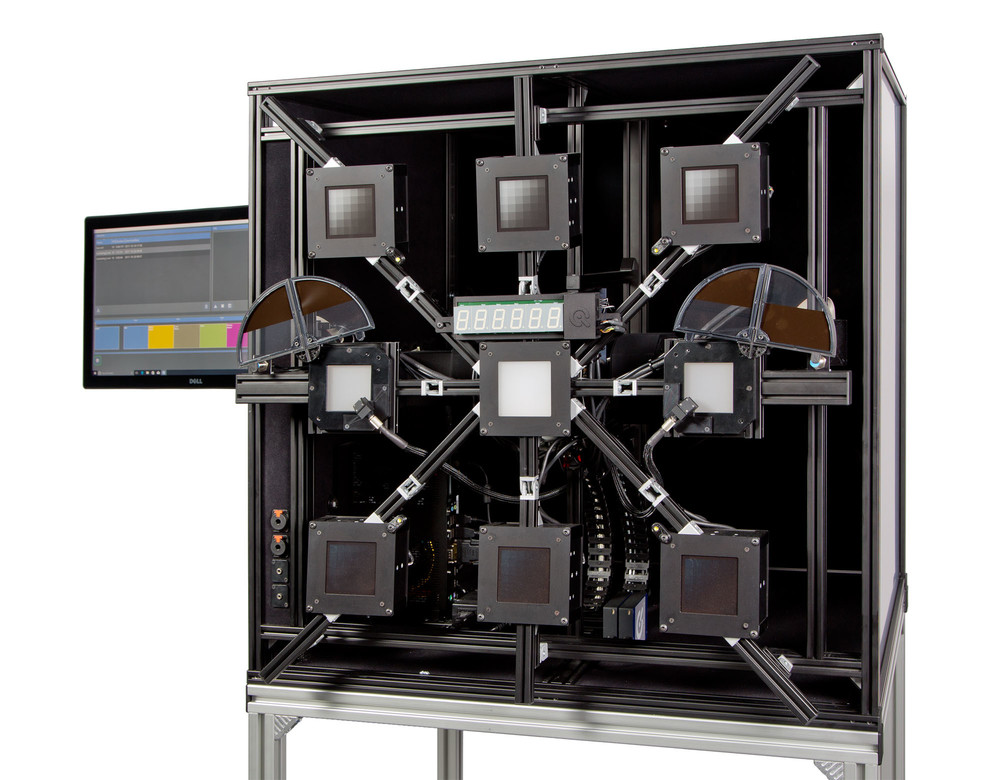

DTS 는 첨단 하드웨어 및 LED 조명을 통합하여 차량용 단일 테스트 솔루션을 구현합니다.
하나의 장치로 명암 감지(contrast Detection), 색상 분리(Color Seperation), 주파수를 인위 변조시킬 수 있는 광원 (Flicker) 및 Motion Artifacts(blurring) 에 대한 테스트를 실행할 수 있습니다.
Software Features

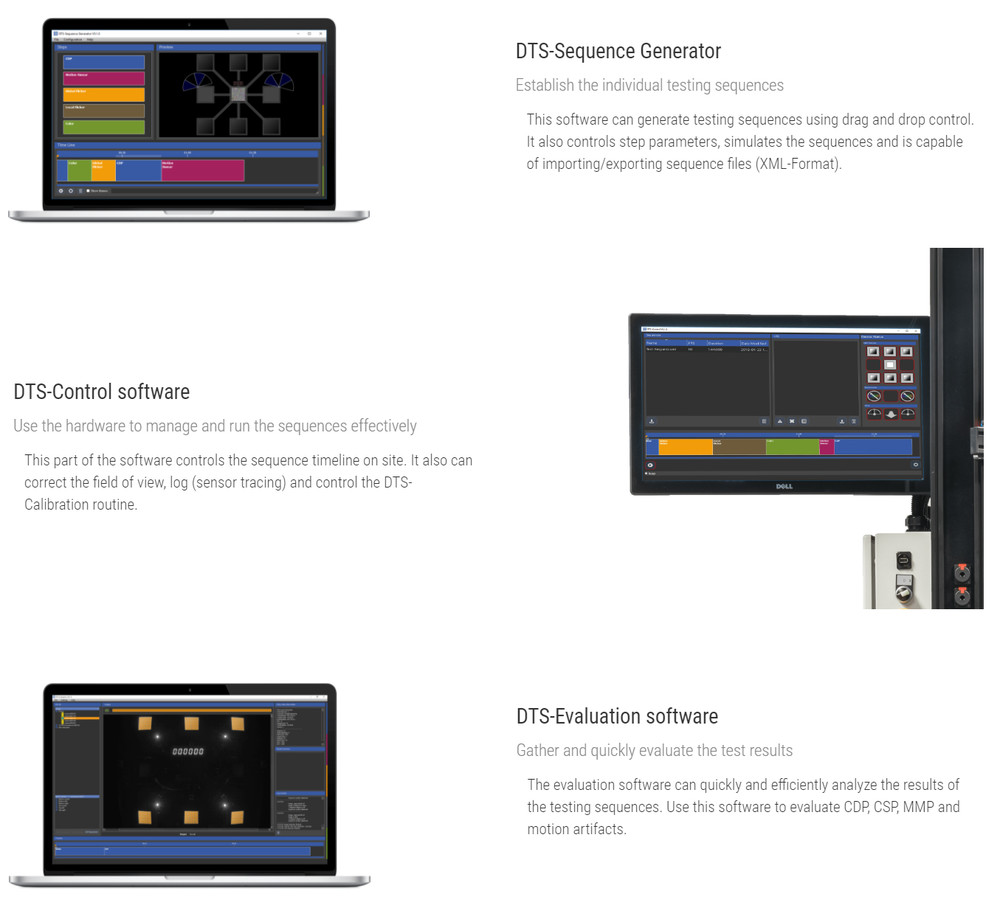

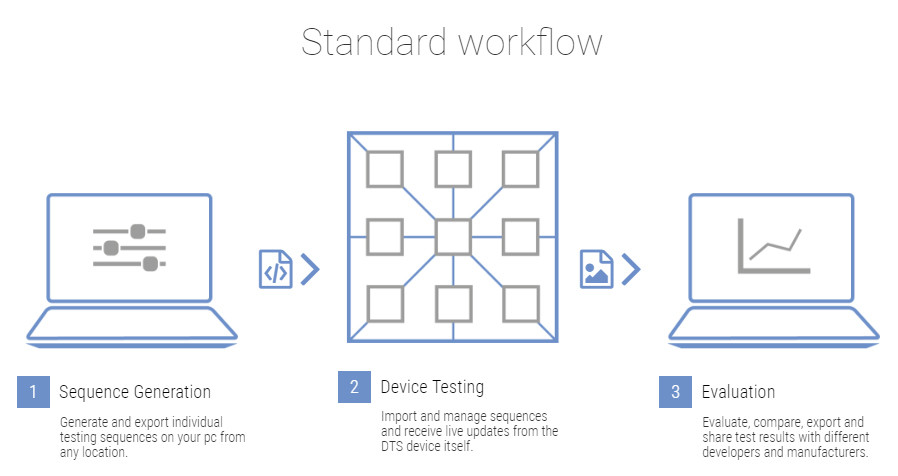

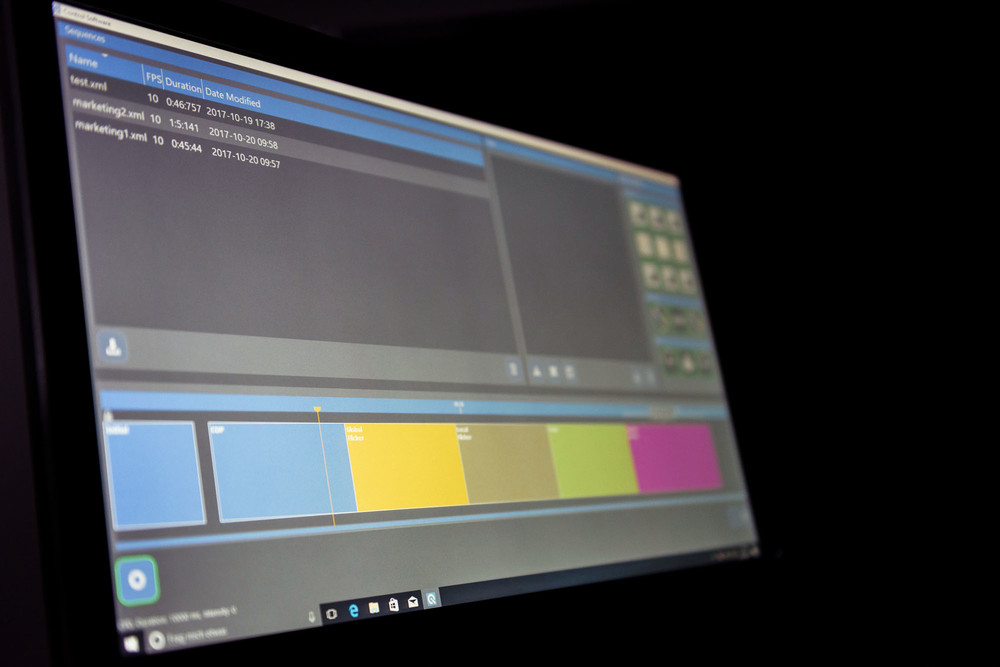

DTS 소프트웨어는 sequences 를 생성, 하드웨어 제어 및 테스트 결과 평가에 사용됩니다.
이 소프트웨어의 개발에 매우 비중을 둔 이유는 테스트 Sequence 를 생성 한 다음 결과를 평가할 수 있기 때문입니다.
이 모든것은 HW 디바이스 자체가 아닌 PC 등의 별도의 위치에서 가능합니다.
이러한 구조는 연구 및 개발팀에게 테스트 할 때 더 많은 자유를 줍니다.
